Тюнингуем фары своими руками

Добрался наконец-то до полного отчета по реализации нижних контуров в качестве габаритов с функцией поворотника.
Часть 1
Часть 2
Линзы своими руками: www.drive2.ru/l/1710590/

Так как делалось в 2 этапа, опишу оба в данной записи.
Первый этап — снятие хрома с маски, изготовление нижних контуров габаритов и подсветка просто белым.
Второй этап — переделка нижних контуров на двухцветные и подсветка линз изнутри.

Первый этап.
Снятие хрома.
Встречал на драйве много записей, где люди красили маски из-за проблемности снятия хрома (хотя некоторые и просто красили, считая, что это единственно верный шаг). Не знаю, как у кого, однако у меня хром с масок стирался достаточно легко, использовал ватные диски, смачивая жидкостью для снятия лака для ногтей. Причем без хрома внешний вид меня более чем устроил, глянец. Может люди красят дабы получить мат, но не вижу в этом смысла, мне больше нравится черный глянец.

Нижние контуры.
Было принято решение изготовить их из оргстекла. Сначала попробовал 10мм-е орстекло, эффектно, однако слишком толсто, луч от линзы при опущенном корректоре фар отчасти перебивался таким контуром. Поэтому самым идеальным вариантов оказалось 6мм-е орстекло. Стекло покупал в рекл. фирме, у них много больших обрезков, выбрать можно на любой вкус.
Прежде чем резать стекло, изготовил шаблон из бумаги и по нему вырезал электролобзиком полоски:

Маска без хрома и бумажный шаблон контура


Полоски из оргстекла

Далее идет процесс гибки полученных полосок. Оргстекло принимает любую форму после разогрева. Я грел над электроплиткой ибо тогда строит. фена ещё не было. Кстати, 10мм-е стекло гнул разогревая зажигалкой, и все пучком))
Итак, разогрев места изгибов прикладываем оргстекло к маске и держим пока снова не отвердеет. Желательно за один раз правильно уложить и придавить заготовку, дабы по несколько раз не подогревать.

Заготовка в маске


Готовые заготовки


Шлифуем, подгоняем плоскости.

Для подсветки контура использовал кусок СВД ленты 5050. Но ленту уложил не в торце контура, а сверху из-за того, что с торца были видны точки. Однако теперь я понимаю, что для лучшего рассеивания света нужно было заматировать полностью всю заготовку, а я матировал только внешний торец.

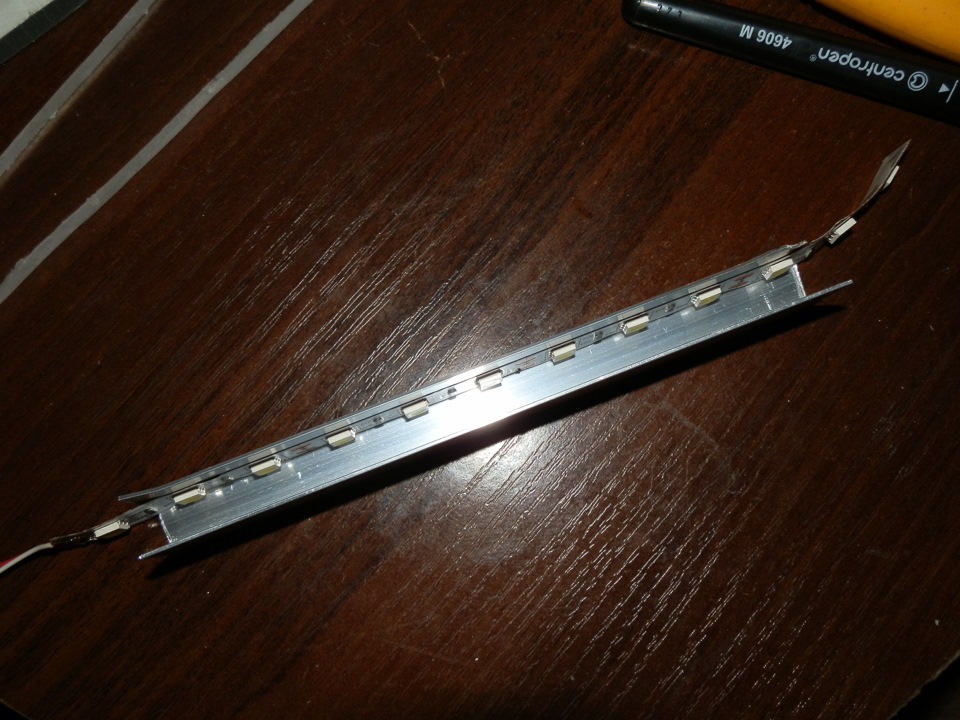

Как видно из фото, для крепления контура к маске использовал кусок алюминиевого профиля, к тому же он выполняет роль радиатора для ленты, хотя моя лента 5050 очень мало грелась. Т.е. я как бы надел профиль сзади на контур и на маску (так понятнее будет).
После оклеил сию конструкцию металлизированным скотчем и сверху пленкой под карбон:

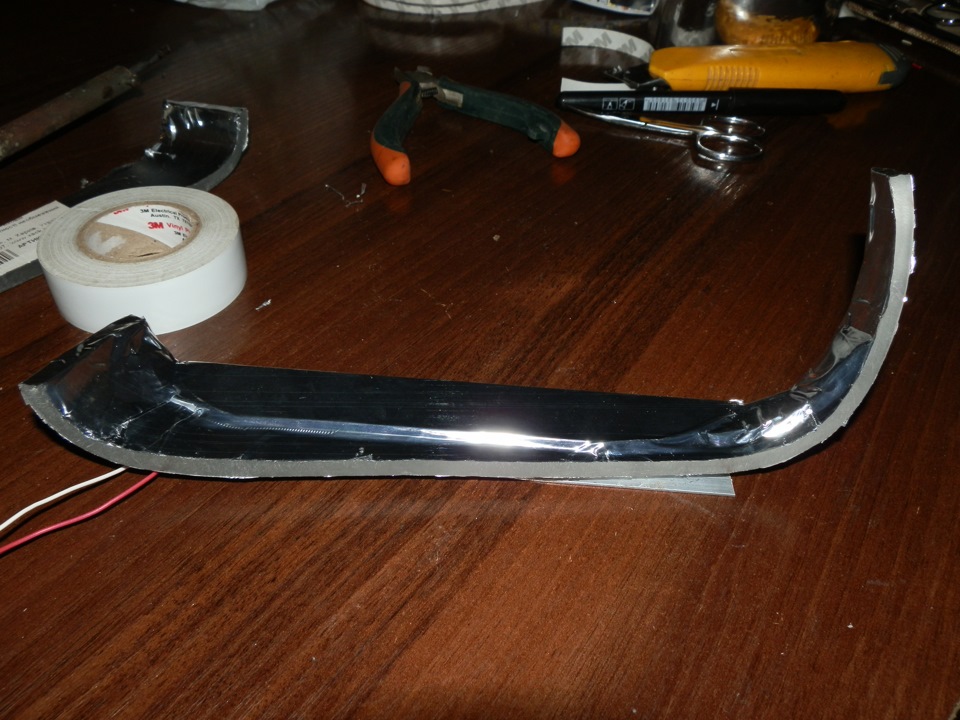

Оклейка фольгированным скотчем

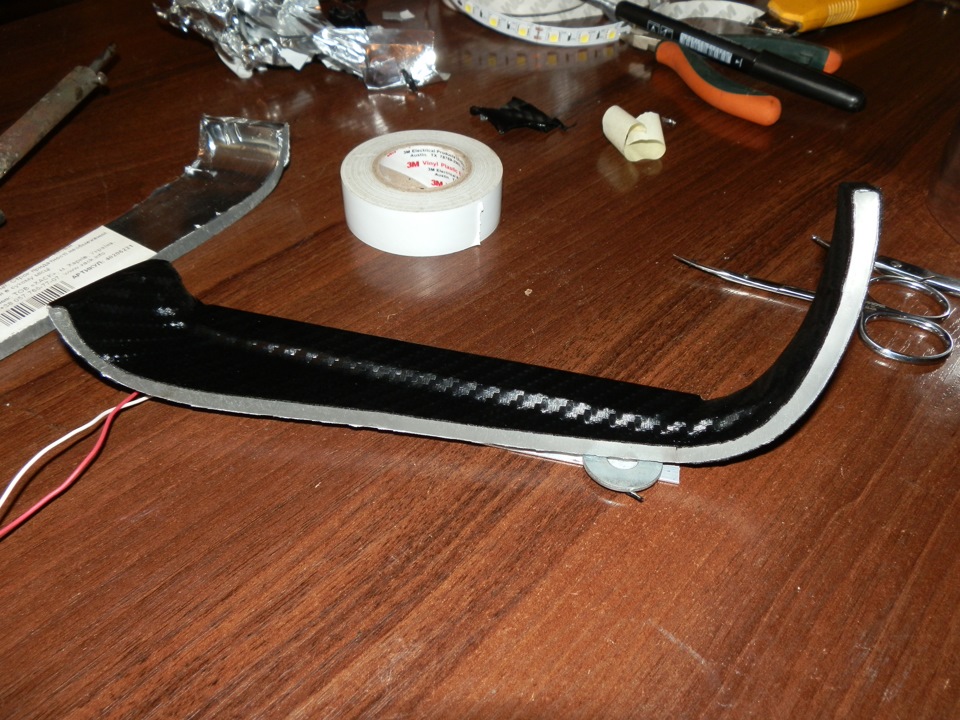

Оклейка пленкой под карбон

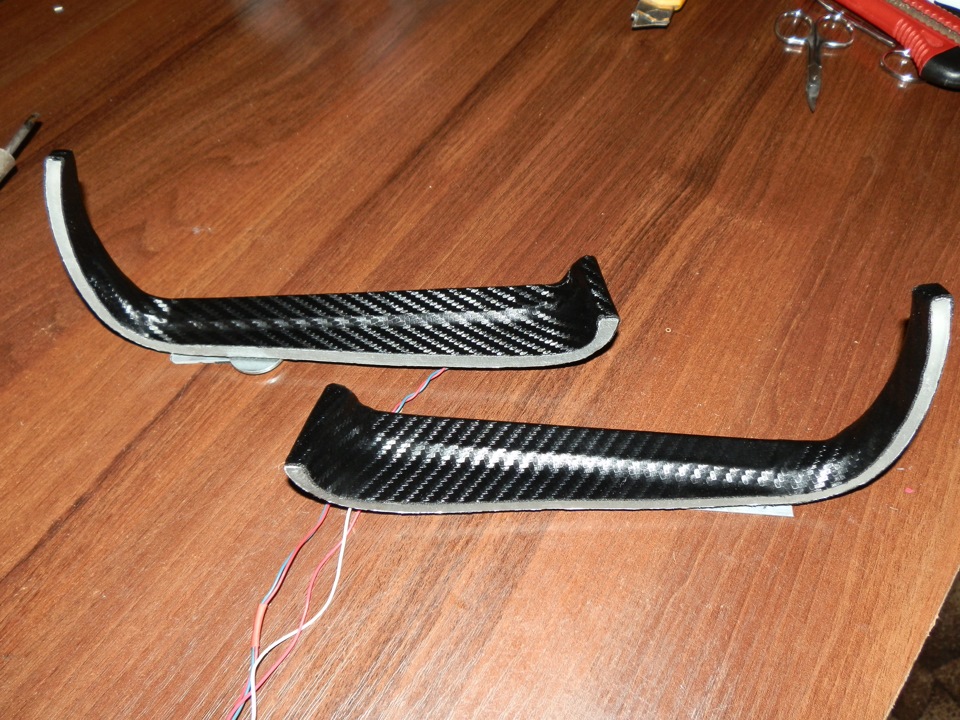

Готовые контуры

Примеряем:

Примерка контура


Проверяем:

Проверка на работоспособность


Устанавливаем:

Установленные контуры


Видео установленных нижних контуров габаритов из первой части

Второй этап.
Нижние контуры на двухцветной ленте.
Задача — заменить в нижних контурах обычную белую СВД ленту на двух цветную из гибких "ДХО", присланных из Китая, а также использовать имеющиеся с ними в комплекте схемы управления (гашение белых светодиодов при подаче сигнала от поворотника на оранжевые). Ранее я делал ВИДЕО-ОБЗОР данных дхо с поворотником.
Подсветка оргстекла организована посредством гибких "дхо", если решитесь на эксперименты и установку, вот ссылки:
гибкие дхо 2х45см
гибкие дхо 2х60см

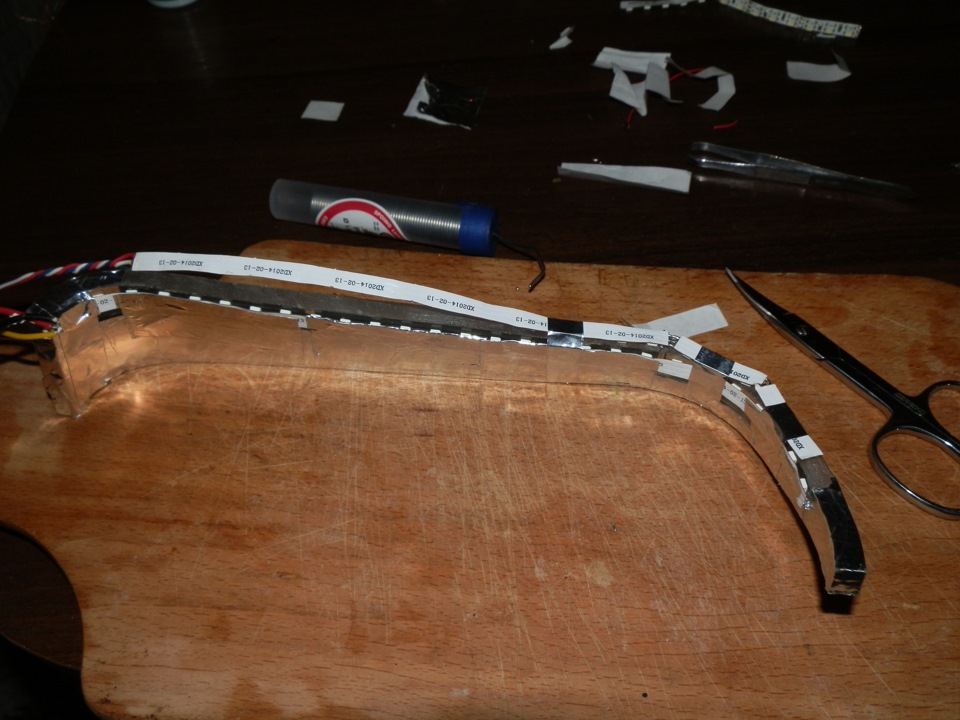

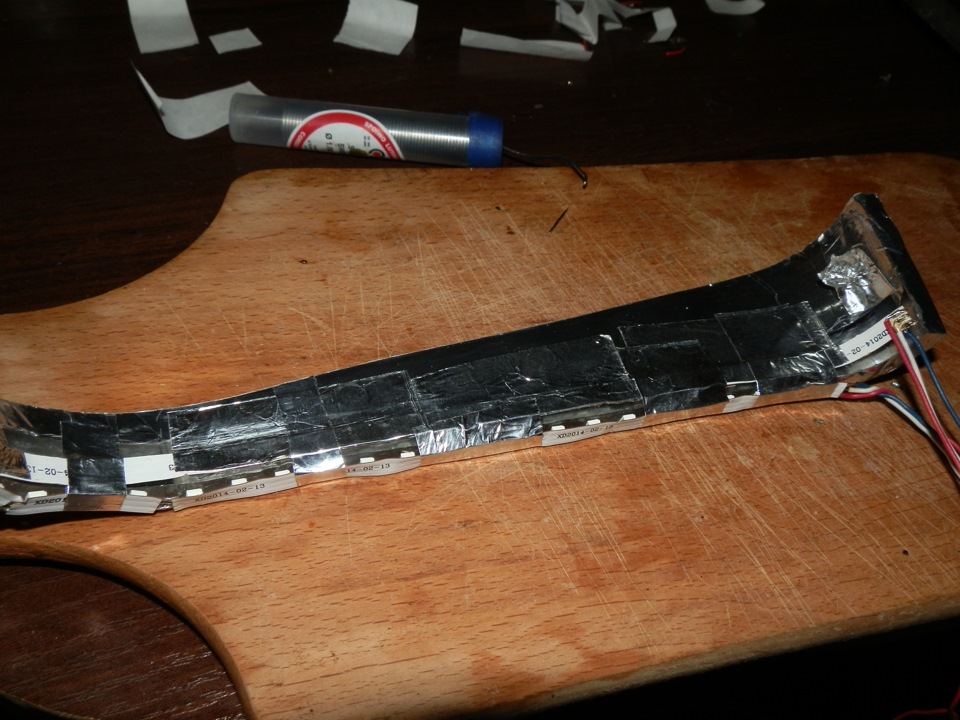

Принцип размещения СВД лент тот же, однако в данном случае я разместил ещё одну ленту на задний торец контура:


Сделано это было только для того, чтобы поворотник был ярче. Т.е. в данном куске ленты не задействованы белые светодиоды, а только желтые. Могу сказать, что и без этих дополнительных белых СВД-в контур светится достаточно для габарита, и даже ярче, чем на старой ленте 5050.
Кто-то в одной статье упрекал меня, что ярче надо, хотя я объяснял, что это габариты, а не дхо. Так вот, если подключить "в общак" белые светодиоды с ленты на торце — то получается ну очень ярко). При 100Вт-й лампочке в комнате по глазам било не хило… Но, мне это не нужно, у меня ГАБАРИТНЫЕ ОГНИ!) Вот будет как резерв).
Ну, а собственно функция поворота в габарите была реализована по двум причинам: первая — это для улучшения информативности восприятия поворотника вечером, так как не сделал ещё гашения габарита в поворотнике во время включения указателя поворота, вторая — ну если имеется лента со схемой управления, почему бы не сделать))

Подсветка линз изнутри.
Разобрав фары, решил убрать зеленый габарит плафона фары, а подсветить линзу изнутри. Ну захотелось мне, и так нравится больше)
Сначала решил попробовать подсветить оранжевым цветом. Использовал кусочек той же ленты из "дхо", так как не было ничего другого желтого или оранжевого цвета:

Желтая лента


Вид желтой подсветки линзы

Фигня, не то, что ожидал) Что ж делать?! В наличии имелись только красного, синего и белого цвета. Это не по мне, красный — отстой, синий — никогда не понимал синий цвет в габариты, белый — банально. Хочется приятного и нормального цвета.
Нашел кусок RGB-ленты, а как мы знаем, даже без димера можно получить 7 цветов: белый, красный, синий, зеленый и 3 ещё цвета подав напругу сразу на 2 кристалла (синий-красный, синий-зеленый, красный-зеленый). Что я и сделал. Запараллелив синий и зеленый кристаллы получаем бирюзовый цвет (цвет морской волны), а он мне больше всего нравится, даже на приборке всегда его выставляю, приятный и не напряжный.
Имеем:

RGB лента в маске линзы


Внешний вид бирюзовой подсветки линзы

Зачет, что и требовалось… Однако, мне очень не понравилась засветка задней частью линзы отражателя фары. На фото это хорошо видно. Снимать хром я с него пока не собираюсь, но и такой результат с засветкой не вариант. Ибо линза подсвечивается не так ярко, чтобы выделяться, поэтому она просто "теряется" в отражателе. Долго подбирал экспериментальным путем место размещения ленты в линзе, чтобы она не светила "жопой".
В итоге разметил не на маске линзы, а на корпусе отражателя:

RGB-лента на корпусе линзы


Ну и теперь имеем очень малую засветку отражателя фары и, как следствие, выделение подсвеченной линзы в общем виде фары.

Итоговое видео установленных фар с режимами работы

Ну вот, собственно, и всё на данном этапе. Позже буду доделывать брови, ну и отчет соответственно.
Надеюсь, кому-то поможет данная информация :) Кому что непонятно — спрашивайте, может чего забыл описать.
Всем удачи!

Источник: https://www.drive2.ru/l/4821375/
